Obudowy szybów instalacyjnych i windowych

Numer systemu Rigips Nazwa systemu Przekrój Konstrukcja z profili RIGIPS Grubość [mm] Masa [kg/m2] Wysokość maksymalna [mm] Klasa odporności ogniowej [minuty] Izolacyjność akustyczna Rw [DB] Izolacyjność akustyczna RA1 [dB] Cena za m2 [pln]

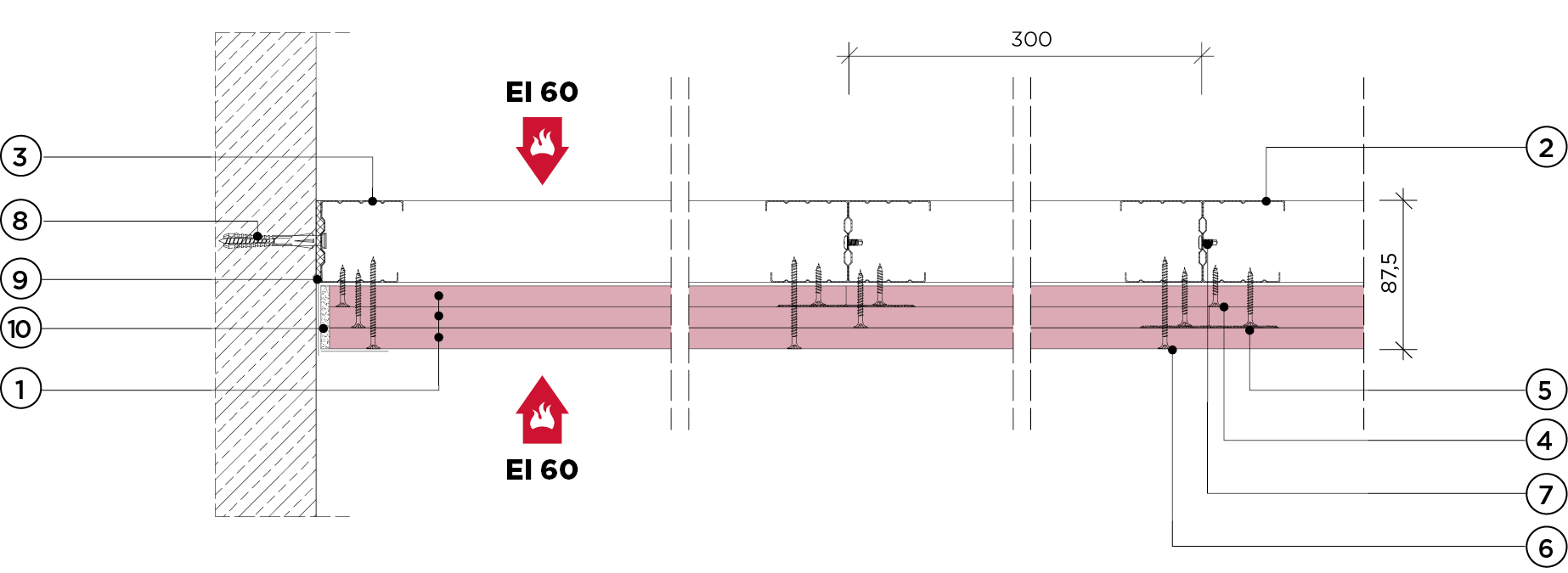

3.50.172 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 87,5 36 5000 EI 601) *) , REI 602) *) 132.59
3.50.173 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 112,5 36 5500 EI 601) *) , REI 602) *) 105.85

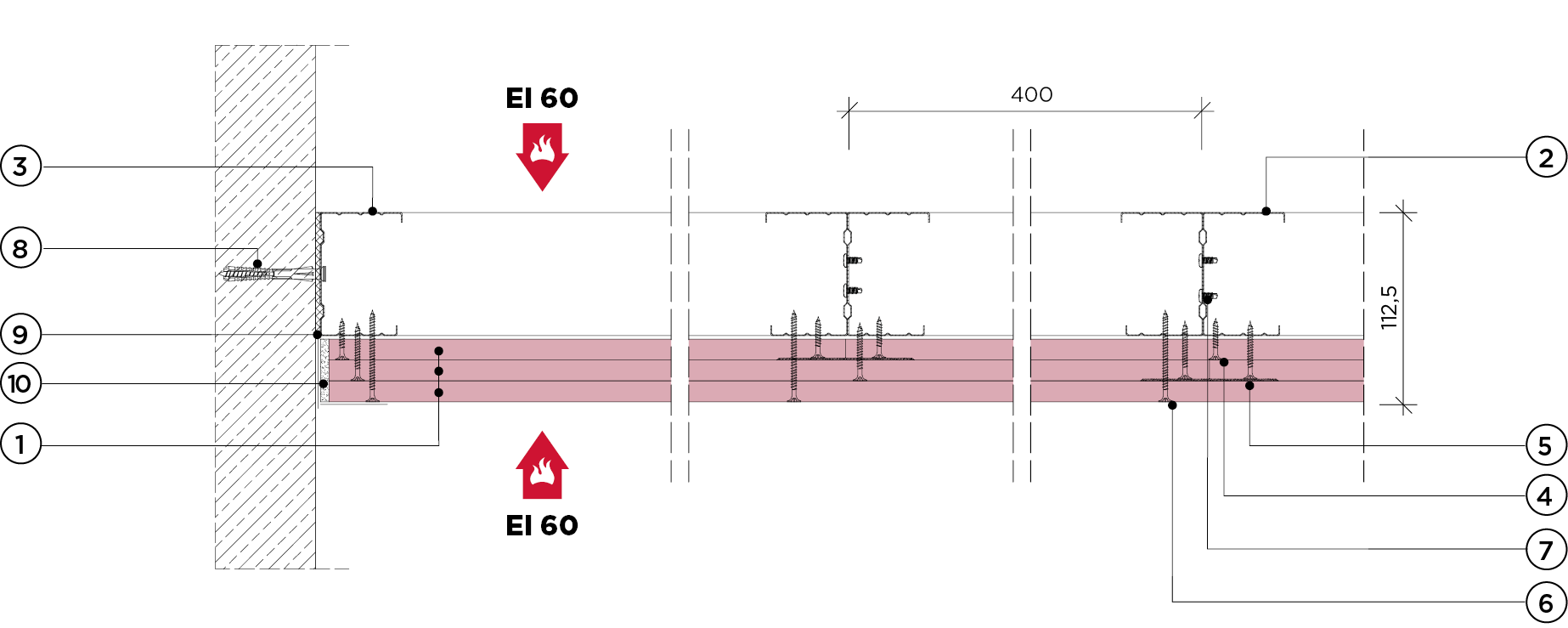

3.50.174 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 112,5 36 5750 EI 601) *) , REI 602) *) 124.06
3.50.175 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 112,5 36 6250 EI 601) *) , REI 602) *) 142.27
3.50.176 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 137,5 36 6500 EI 601) *) , REI 602) *) 112.41
3.50.177 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 137,5 36 6500 EI 601) *) , REI 602) *) 133.13

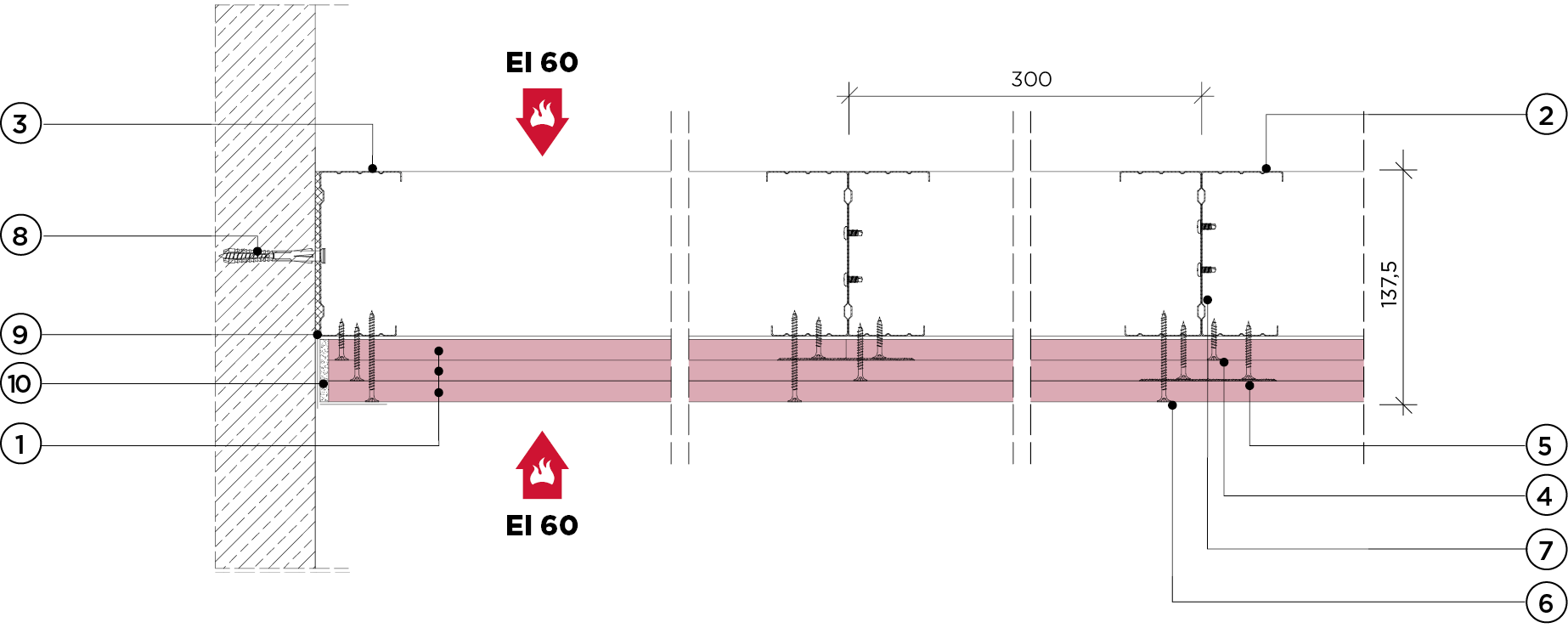

3.50.178 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 137,5 36 6500 EI 601) *) , REI 602) *) 153.84

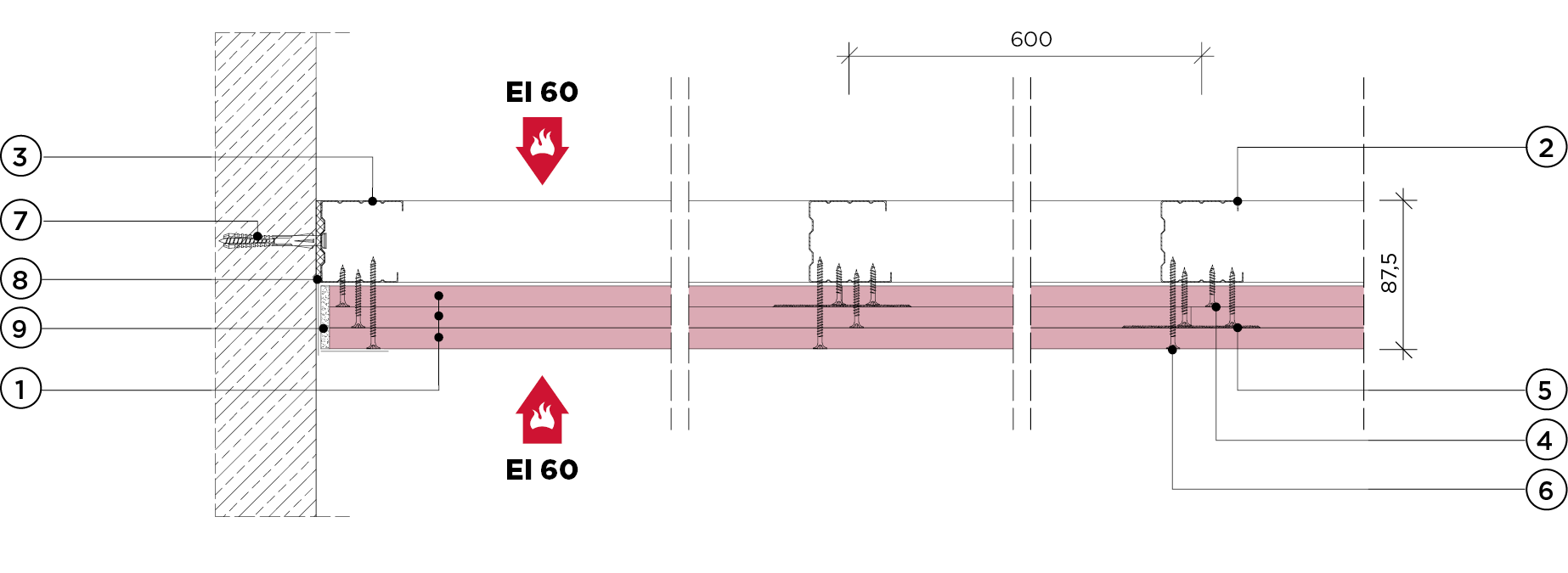

3.50.18 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 36 3000 EI 601) *) , REI 602) *) 84.94
3.50.181 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 36 3500 EI 601) *) , REI 602) *) 93.29
3.50.182 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 36 4000 EI 601) *) , REI 602) *) 101.64

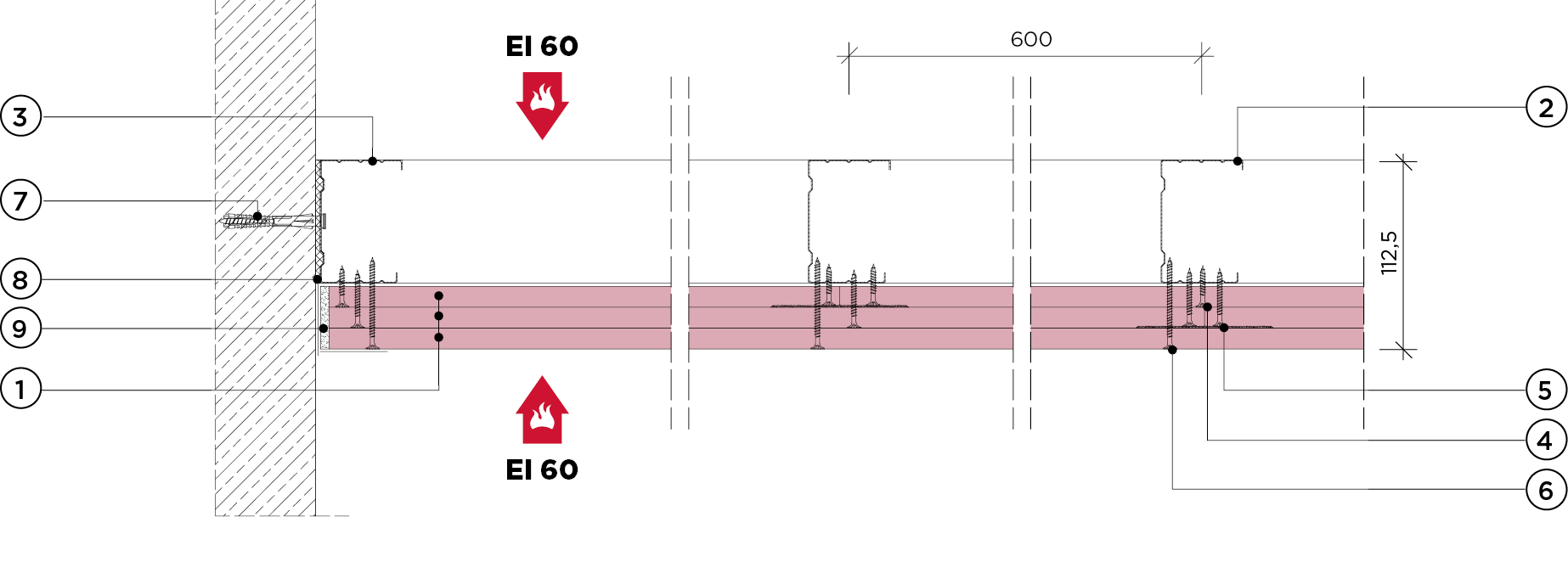

3.50.183 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 36 4500 EI 601) *) , REI 602) *) 88.25
3.50.184 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 36 5000 EI 601) *) , REI 602) *) 97.67

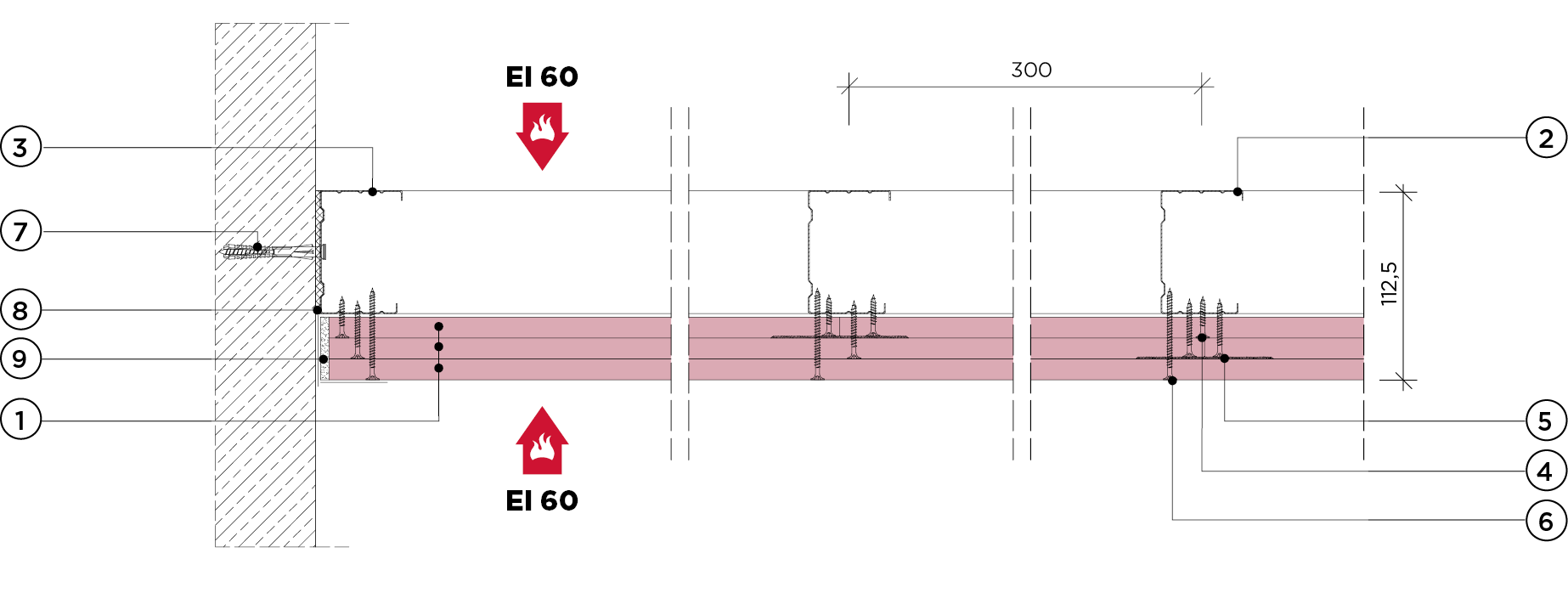

3.50.185 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 36 5500 EI 601) *) , REI 602) *) 107.08
3.50.186 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 36 5000 EI 601) *) , REI 602) *) 92.31
3.50.187 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 36 5500 EI 601) *) , REI 602) *) 102.98

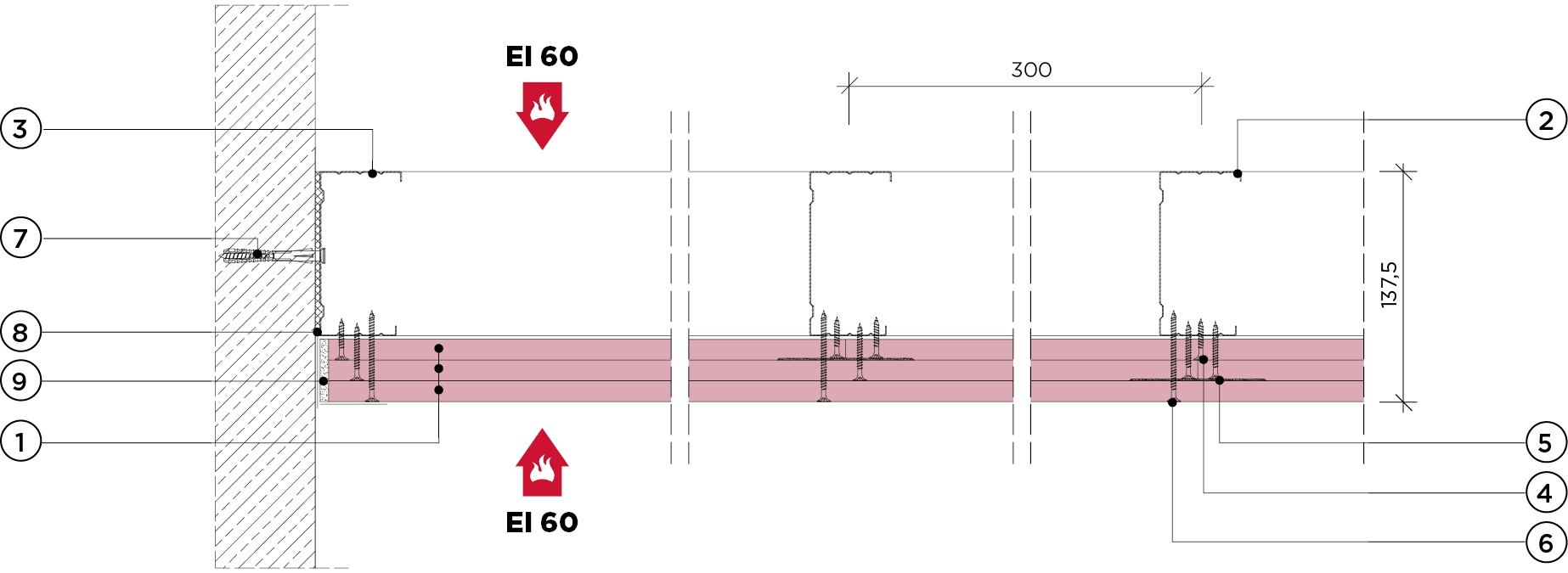

3.50.188 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 36 6600 EI 601) *) , REI 602) *) 113.64

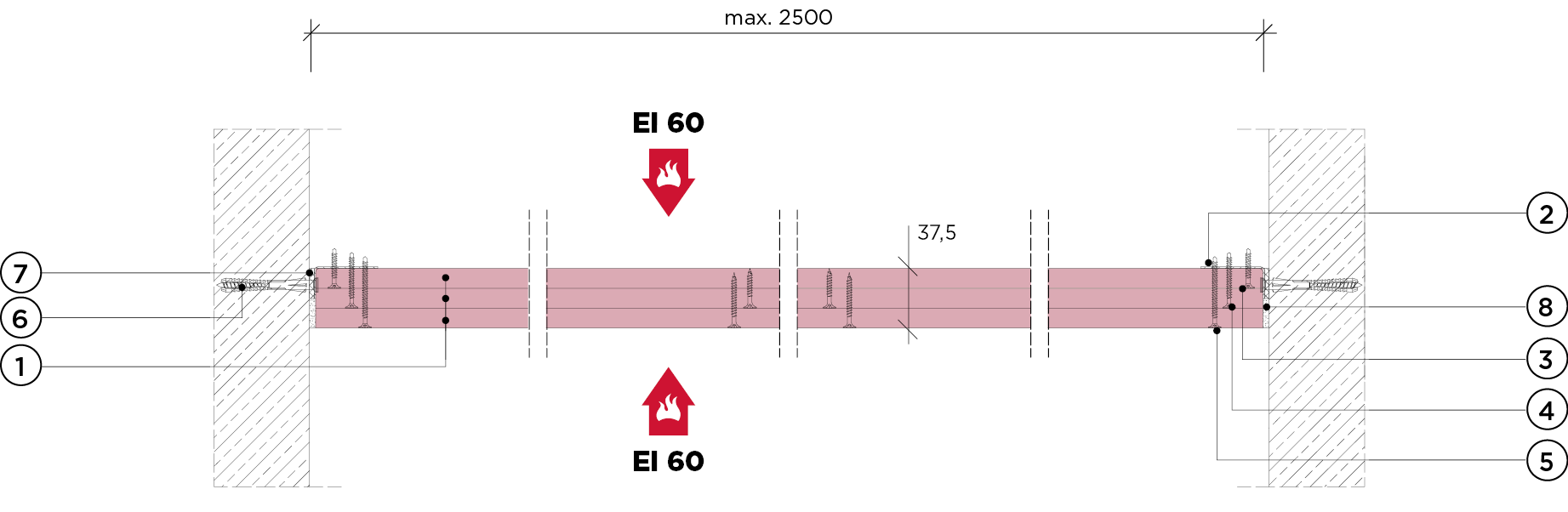

3.50.19 Obudowa szybów instalacyjnych i windowych na konstrukcji obwodowej z profili kątowych z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm Kątownik 40x20x1 lub 40x40x1 po obwodzie szachtu 37,5 35 bez ograniczeń EI 601) *) , REI 602) *) 98.81

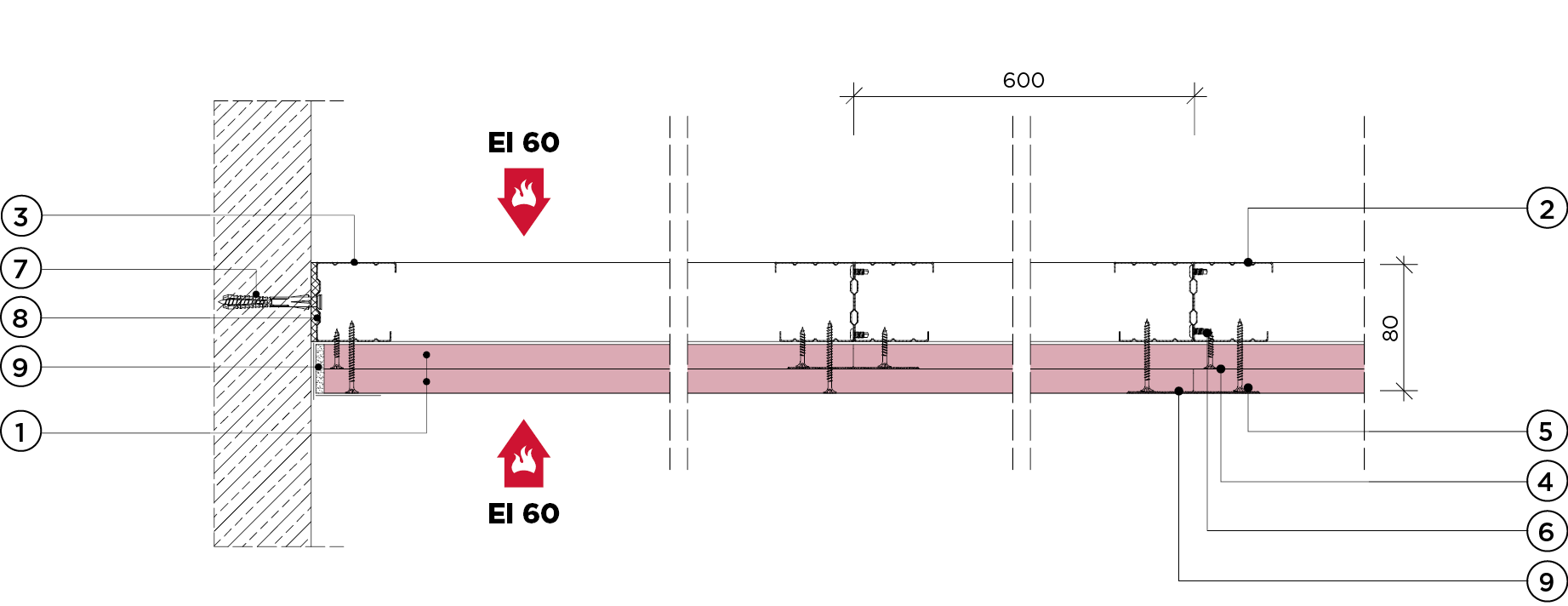

3.50.20 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50, CW 75 lub CW 100 i UW 50, UW 75 lub UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW50 ULTRASTIL® 80 35 5500 EI 601) *) , REI 602) *) 453) 433) 98.75
3.50.201 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW50 ULTRASTIL® 80 32 4750 EI 601) *) , REI 602) *) 112.76
3.50.202 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW50 ULTRASTIL® 80 32 5000 EI 601) *) , REI 602) *) 128.58

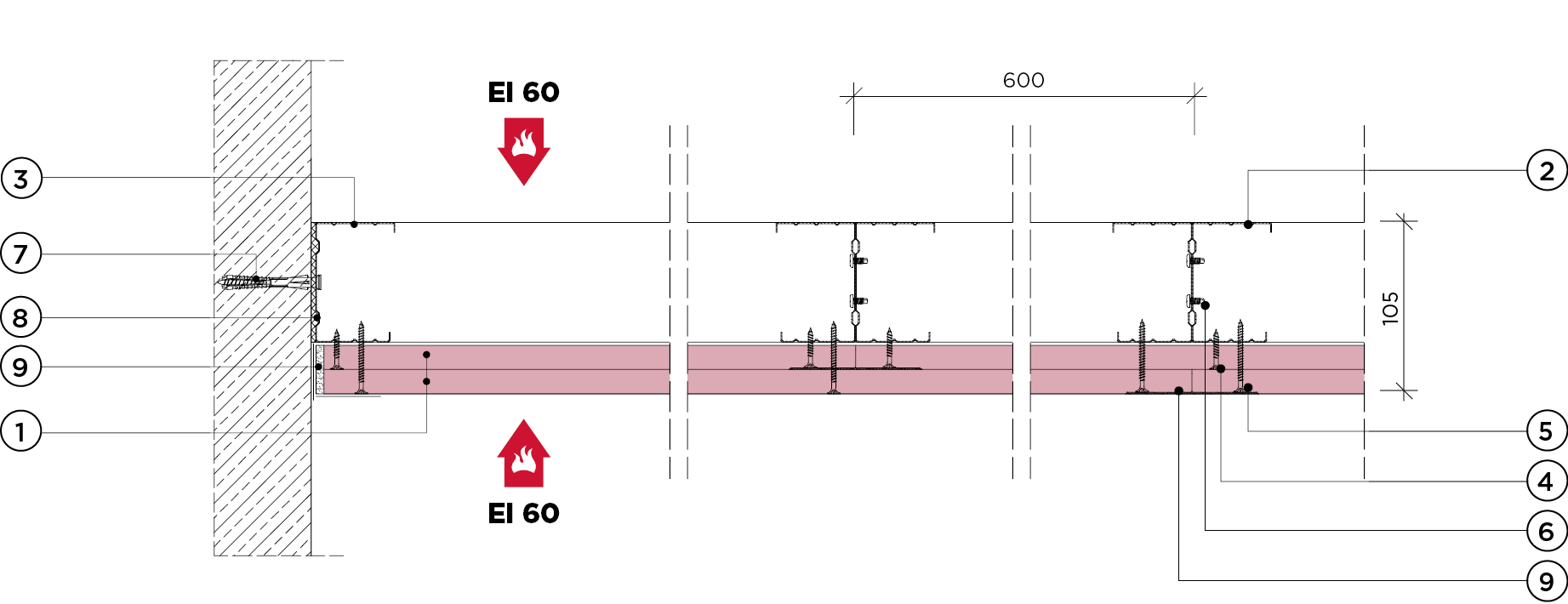

3.50.203 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW75 ULTRASTIL® 105 32 5500 EI 601) *) , REI 602) *) 102.4
3.50.204 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW75 ULTRASTIL® 105 32 5750 EI 601) *) , REI 602) *) 120.32
3.50.205 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW75 ULTRASTIL® 105 32 6250 EI 601) *) , REI 602) *) 138.26
3.50.206 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW100 ULTRASTIL® 130 32 6500 EI 601) *) , REI 602) *) 108.97

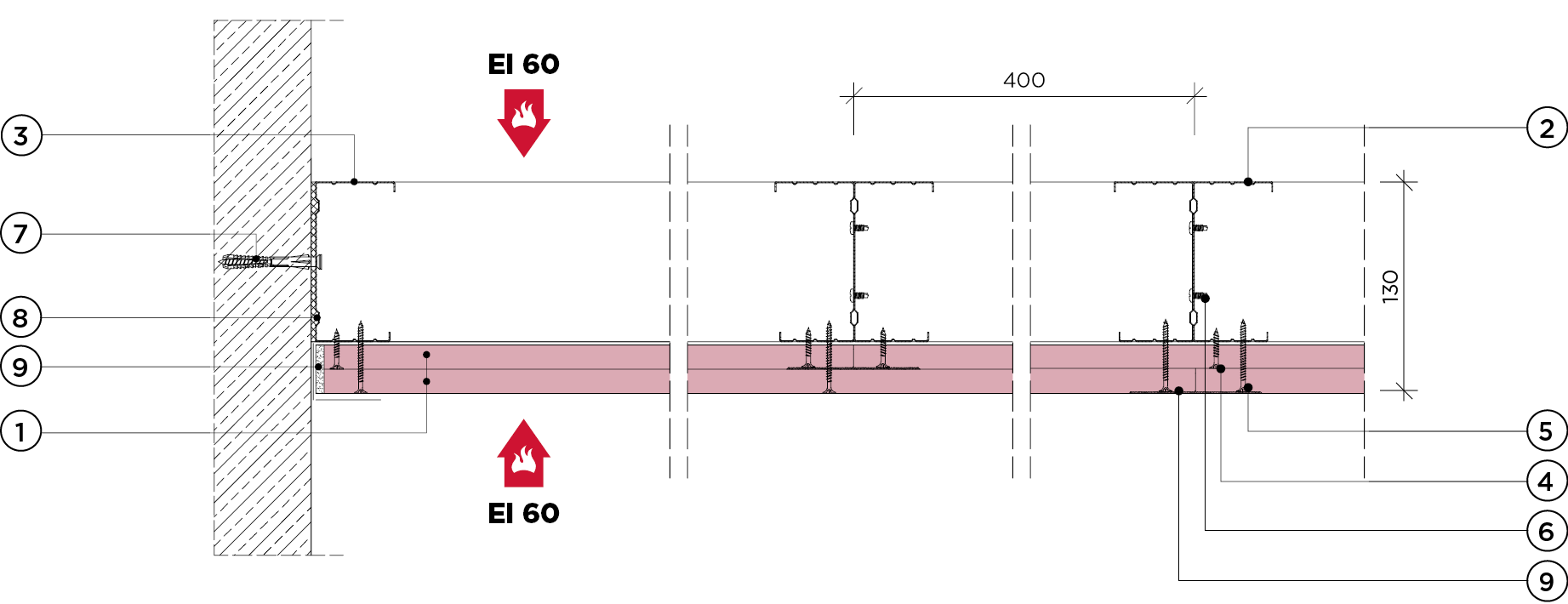

3.50.207 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm 2xCW/UW100 ULTRASTIL® 130 32 6500 EI 601) *) , REI 602) *) 129.39

Szyb instalacyjny i windowy powinien być odpowiednio zabezpieczony przed rozprzestrzenianiem się dymu i ognia z kondygnacji objętej pożarem na pozostałe. Służy do tego system obudowy Rigips złożony z płyt gipsowych lub gipsowo-kartonowych z podwójnym i poczwórnym poszyciem. W skład tego rozwiązania płyty mocowane są do konstrukcji z profili Rigips. To rozwiązanie pozwala spełnić rygorystyczne wymagania przeciwpożarowe, tzn. zabezpieczyć przed działaniem ognia zarówno od strony pomieszczeń, jak i od strony wewnętrznej.

Zalety systemu obudowy szybów instalacyjnych i windowych Rigips to:
- szybkość i łatwość montażu oraz ewentualnej renowacji,
- lekkość konstrukcji,
- mała szerokość zabudowy,
- wysoka klasa odporności ogniowej,
- wszechstronność zastosowania (zarówno w budynkach publicznych, jak i mieszkalnych).

Obudowy Rigips mogą również pełnić funkcję estetyczną. Gips jest też naturalnym regulatorem wilgotności powietrza. Ważnym elementem obudowy szybów instalacyjnych i windowych są klapy rewizyjne Rigips, które ułatwiają dostęp do instalacji wewnątrz szybu.
